ZJ-1175-575
FFU凈化單元介紹：
說明：箱體可采用覆鋁鋅板、冷軋鋼板烤漆、SUS304不銹鋼制作，高效一般分為H13、H14，控制方式有單臺控制和群控兩種，如有其它要求請聯系我們。

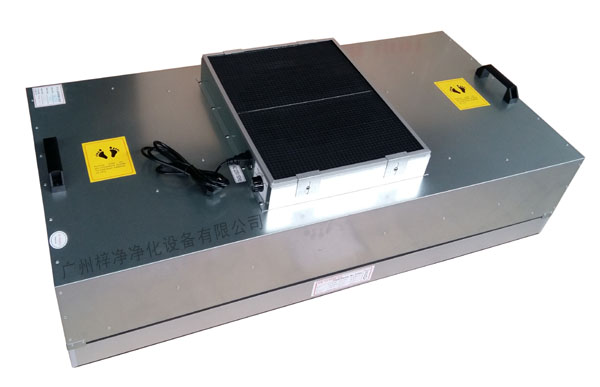

覆鋁鋅板FFU凈化單元
Fan Filter Unit（風機過濾單元機組）簡稱FFU，是由
高效過濾器（HEPA）或超高效過濾器（ULPA）、微型風機、殼體組合而成的凈化空調末端，其用于亂流及層流潔凈室內。FFU通常都是與吊頂骨架配合使用，根據吊頂骨架的不同選擇與之對應的FFU。

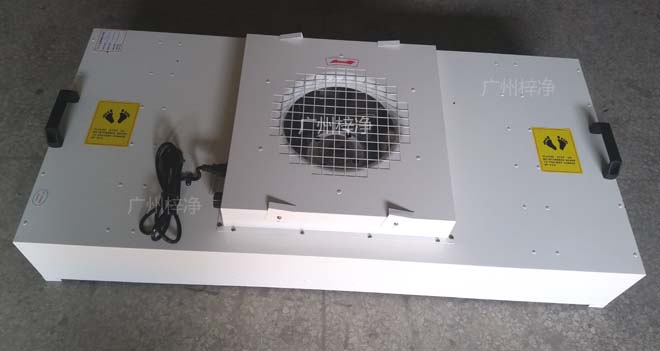

冷板烤漆FFU
風機過濾器單元（FFU ）是一種 自帶動力、具有過濾功效的模塊化的末端送風裝置 。

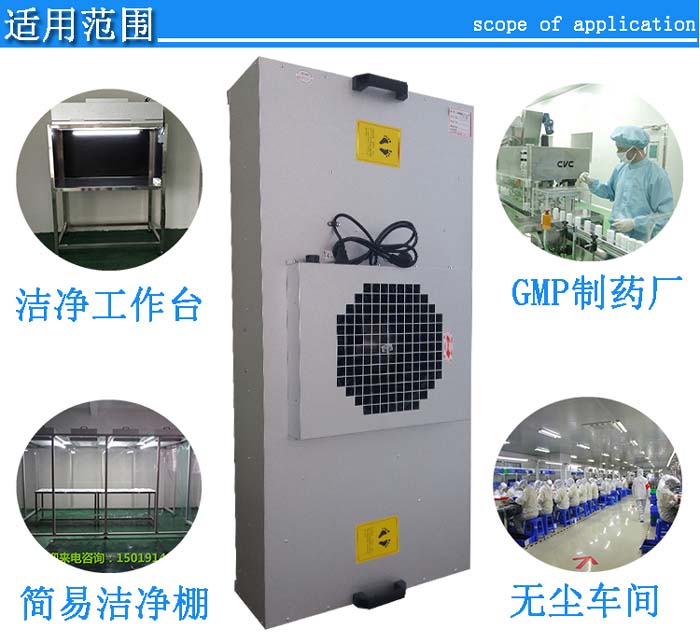

風機從 FFU 頂部將空氣吸入并經 HEPA 過濾，過濾后的潔凈空氣在整個出風面以0.45m/s-0.7m/s±20%的風速均勻送出。廣泛用于半導體、液晶制造業、電子、生物制藥.等行業 。

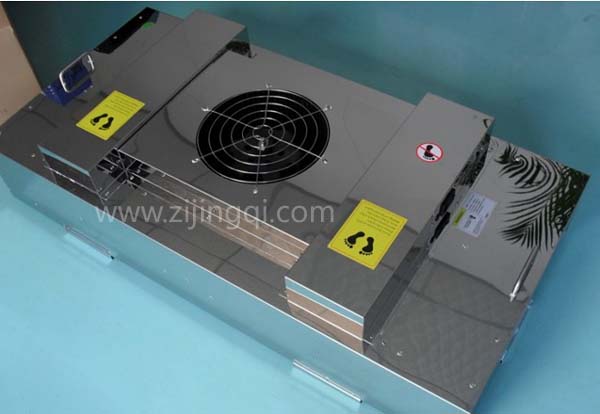

SUS304不銹鋼FFU
ZJ-1175-575FFU凈化單元使用環境：
1、周圍溫度：5℃～40℃。2、濕度：低于 85%RH(沒有濕氣凝結狀態下)。3、周圍空氣：一般室內空氣。4、清凈度：100-10萬級。5、請避免連續反復 ON/OFF 操作機體。
ZJ-1175-575FFU凈化單元規格參數：

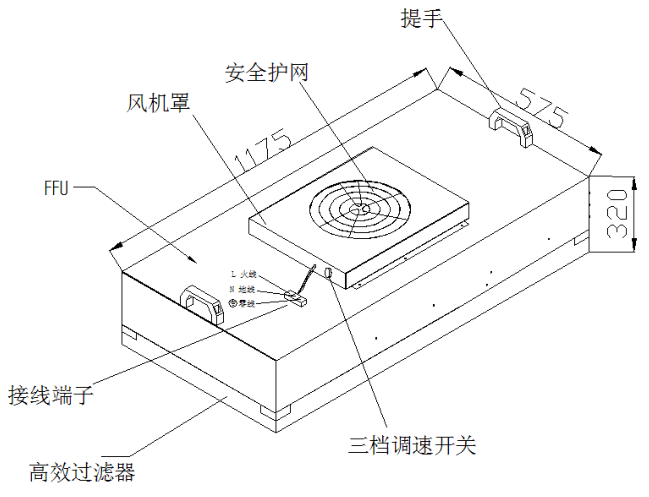

1、型號：ZJ-400-1175*575。2、尺寸：1175*575*320mm。3、高效尺寸：1170*570*69mm。
4、潔凈等級：100級@0.3um（GB50073-2001/ISO 14644-1）。5、過濾效率：H13-H14 99.99%-99.999%@0.3um。6、平均風速：0.45-0.75m/s±20%。
7、噪音：49-56dB±3dB(過濾器下方1.5m)。8、消耗功率：140-200W。9、材質：優質覆鋁鋅板。10、電源：AC 單相 220V/50HZ。11、調速功能：三檔調速。
ZJ-1175-575凈化單元特點：
1.FFU外形尺寸：1175*575*320，外觀精美。2.百級FFU層流罩箱體和高效過濾器采用分體式設計,安裝,更換高效更方便。3.百級FFU層流罩風機采用臺灣直驅式離心風機,工作時間長達10萬小時以上。
4.百級FFU并具有節能、計算機集中控制、運行穩定、噪聲低、數字化調整等特性。5.百級FFU采用獨特的風道風速均勻，整個出風面以0.45m/s-0.75m/s風速均勻送出。
6.百級FFU殼體可選用鏡面不銹鋼、鍍鋁鋅板、冷板靜電噴塑制做美觀大方。7.FFU出廠前均按美國聯邦標準（209E）用激光粒子計數器逐臺掃描檢測，確保質量。
8.FFU適用于10~100000級無塵車間，便于整體運行集中控制。
潔凈室采用FFU凈化單元過濾系統的優點：
2.1 低噪音
《中華人民共和國國家標準城市區域噪聲標準》規定：工業區晝間65 db（A）、夜間55 db（A）。目前市場上風機的噪音值一般在65 db（A）~ 90 db（A）左右，有的甚至?xí)_(dá)到100 db（A）以上，如果采用AHU系統就很容易噪聲超標，造成噪聲污染。而FFU的噪音值一般在45 db（A）~ 55 db（A），這樣就不會擔心其噪聲會超標。
2.2 方便靈活
由于FFU是自帶微型風機的，它不受區域的限制，可根據需要分區控制。隨著科學技術的不斷進步，特別是集成電路技術的飛速發展，對潔凈室空氣潔凈度等級的要求越來越高，因此潔凈室空氣潔凈度等級升級是不可避免的趨勢。如果原有的潔凈空調方式是MAU＋AHU＋HEPA的話，所謂潔凈室升級就意味著重建，因為改造關系到施工難度以及在施工過程對原有的天花及天花管道的破壞，最后的投資與重建的投資相差不大，而且對潔凈室溫濕度的控制提出了更高的要求。另外也不利于節能。但如果原系統采用的是MAU＋FFU＋DC干盤管的空調方式，由于潔凈室循環風的總量是FFU的風量總和，且FFU的安裝是配合吊頂骨架的，潔凈室升級就是在潔凈天花上增加相應的FFU個數。由于系統風管很少，省掉了風管的制作與安裝，施工的難度大大降低，施工工期也大幅度縮短。一種產品的市場占有率很大程度都取決于進入市場的時間，進入越早越容易占有市場、越早見到利潤，而且任何一個投
資者在都希望在最短的時間得到回報，這就更加能體現FFU系統的優勢。另外，例如在某個生產工序上需要的空氣潔凈度等級是潔凈室達不到的，且升級潔凈室等級又過于浪費或者是沒有必要時，我們就可以利用FFU的特性，制作一個提高局部潔凈度等級的潔凈室送風單
元（例如FFU層流罩）。
2.3 節約空間
由于AHU系統風管很多，再加上給排水、消防以及工藝等眾多管線就使得潔凈室天花內錯綜交雜，給檢查維修得來很多不便。FFU系統由于只有新風送風管且不多，這樣天花內的空間就少了很多管線且整齊有序，自然占用的空間也就減少了，給日后的檢查維修和潔凈室升級改造留出了很多有效空間。
2.4 易安裝
通常采用FFU系統的潔凈室天花都是用吊頂骨架來固定的，我們在選擇潔凈天花時，只要將其尺寸、吊頂骨架的間距與FFU的外形尺寸剛好吻合，這樣安裝時只要將FFU擺放在吊頂骨架上，不但安裝簡單快捷，而且是在潔凈室內與天花一致的尺寸，整齊美觀。
3 FFU的控制系統
FFU系統的控制有多檔開關控制、無級調速控制、遙控控制、計算機群控等多種控制方式。一般根據潔凈廠房中央空調系統控制方式、潔凈室內FFU的數量以及甲方對FFU控制系統要求來選擇經濟、合理的控制方式。
多檔開關控制系統就是安裝一個速度控制開關和一個電源開關來實現對FFU的管理與控制。其優點：結構簡單、調速穩定、投資成本低；缺點：控制起來相當不便，需要工作人員在天花夾層內調速。
遙控控制是將微型風機的開關以及調速命令通過紅外信號或者射頻信號來傳達，以實現對FFU的控制與管理。遙控控制也可根據需要對其FFU進行單臺控制或者分組控制，但這樣就要求采用不同的遙控器。優點：結構簡單、調速穩定、控制方便、投資成本較低；缺點：由于廠內有很多控制設備都會產生較強電磁信號，以使FFU的遙控收到干擾，執行錯誤的操作。因此采用這類控制方式要視環境而定，不是所有的廠房都適用。
計算機群控系統是基于RS485總線設計，采用主機（PC機）—RS232/485轉換接口—主路由器—從路由器—FFU控制模塊4層結構，主控（PC機）最多可管理9臺主路由器，每臺主路由器可管理31臺從路由器，從路由器最多不超過255臺，每臺從路由器可控制31臺FFU控制模塊，系統最多可控制7905臺FFU風機。這類控制方式的優點：控制容易、調速范圍寬、能實現較復雜的控制；采用集散式控制，能實現對FFU的集中控制和監測；能實現對不同系統的FFU分區分系統控制，并能實現對單臺FFU進行監控；智能化控制系統具有節能功能。缺點：結構復雜、調試難度系數大、投資成本大。
